ALtracs® Plus

Specification

Overview
- The self-tapping screw for light metal
- Lightweight construction suitability: The optimised thread geometry of the ALtracs^® Plus facilitates the use of smaller and shorter screws, but with consistently high strength values
- The ALtra CALC^® prognosis programme for pre-dimensioning of joints saves time and effort for individual component testing.
- High clamp loads and long term stability, even under high dynamic and thermal stress
- Up to 40% costs saving through omission of work steps for screw and component
- Easy design engineering with the EJOT^® ALtra CALC prognosis programme
- High vibration resistance without additional safety elements
- High assembly safety due to low installation and failure torque
- In case of repairs a metric screw can be used

Downloads

Serbian

Design recommendations ALtracs Plus 1 MB

English

Design recommendations ALtracs Plus 1 MB

German

Design recommendations ALtracs Plus 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

Specijalista za lake metale

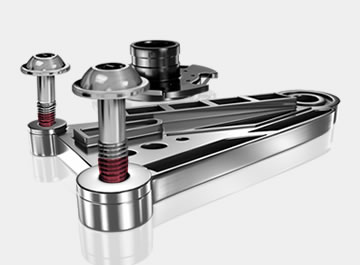

EJOT ALtracs® Plus zavrtnji su posebno razvijeni samorežući elementi spajanja koji postižu maksimalnu čvrstoću prilikom zavrtanja u lake metale i ostale obojene metale, poput cinka, bakra ili mesinga. ALtracs® Plus se može zavrnuti direktno u livenu rupu. U poređenju sa metričkim zavrtnjima, to može rezultirati značajnim uštedama, jer je broj operacija smanjen (npr. urezivanje navoja). ALtracs® Plus je rezultat razvoja ALtracs® zavrtnja, koji postiže vrednosti čvrstoće slične metričkom zavrtnju klase 10.9

Podrška individualnom dizajnu

Novi program za prognoziranje EJOT ALtra CALC®, koji je zasnovan na mašinskim parametrima više hiljada zavrtanja i testiranja, je značajna podrška dizajnerima za predefinisanje parametara direktnog zavrtanja u lake metale. Parametri zavrtanja na osnovu materijala i dimenzije rupe ALtracs® Plus zavrtnja se nalaze u bazi podataka. Na ovaj način se može uštedeti dragoceno vreme dizajniranja dela u fazi projektovanja.

CAE services - component optimisation and individual design engineering assistance

We also support you during the development phase with our CAE services. With the help of innovative calculation and simulation tools we estimate the behaviour and the effect of our fastening elements on your component under various loads and then give you the respective recommendation. It is possible to calculate the clamp load relaxation of individual screw joints and also to analyse the behaviour of the complete assembly. More...

Optimalan oblik navoja

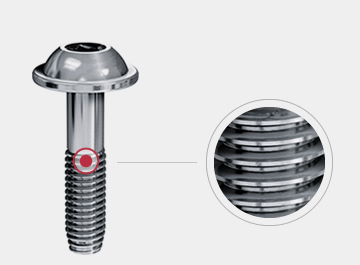

Geometrija navoja je od posebnog značaja za direktno zavrtanje u lake metale jer različite čvrstoće materijala čelika i lakih metala zahtevaju posebno podešavanje čeličnog zavrtnja. Ugao navoja zavrtnja od 33° formira unutrašnji navoj mnogo veće čvrstoće u odnosu na navoje od 60°. Unutrašnji navoj od lakog metala je ojačan većim korenom navoja, kojim se postiže uravnoteženi odnos čvrstoće. Asimetrija uglova navojka zavrtnja uzrokuje optimalno tečenje materijala navrtke i veliku kontaktnu površinu navoja.

Bezbedna montaža

Rezultujući nizak moment zavrtanja i visok moment kidanja ALtracs® Plus zavrtnja pruža veliki opseg za sigurnu montažu pomoću jednostavnih pneumatskih i električnih zavijača. Kontrola obrtnog momenta i ugla momenta je moguća i u zoni plastične deformacije zavrtnja, budući da se može definisati moment kidanja zavrtnja pri projektovanju. Kružni poprečni presek zavrtnja u kombinaciji sa različitim dubinama zavrtanja (1 do 2,5 x d) omogućava visok stepen fleksibilnosti pri odabiru sistema spajanja. Geometrija navoja ALtracs® Plus zavrtnja je usmerena prema vrhu. U kombinaciji sa konusnim vrhom omogućava centriranje i lako zavrtanje, čak i u livenim rupama pri ručnom zavrtanju.

ALtracs® Plus WN 51 Oblici glava i prihvati

WN5117 Šestougaona glava sa prirubnicom
WN5151 Zaobljena glava sa podloškom i TORX PLUS®/AUTOSERT prihvatom
WN5152 Ispupčena glava i TORX PLUS®/AUTOSERT prihvatom
WN5153 Zaobljena konusna glava sa TORX PLUS®/AUTOSERT prihvatom
WN5154 Konusna glava sa TORX PLUS®/AUTOSERT prihvatom

Detaljne informacije mogu se naći u EJOT-ovom fabričkom standardu.
To možete preuzeti u našoj korisničkoj zoni "CAD i više".
