FDS®

Posebno u automobilskoj industriji, gde komponente koje se koriste moraju izdržati velika opterećenja, zahtevi za tehnike spajanja su visoki. Na primer, mešovita struktura se sve više koristi pri samoj konstrukciji karoserije, u kojoj su u upotrebi različiti materijali koji se moraju spojiti sigurno i trajno. Pored pristupačnosti s jedne strane, rastavljivost je takođe bitna. Posebno iz aspekta reciklabilnosti. Ovi složeni radni uslovi predodređeni su za upotrebu zavrtnja EJOT FDS® (FlowDrill Screw), kojim su tanke čelične i aluminijumske table spojene kvalitetno i bez pred-otvora. Ovo eliminiše potrebu za operacijama kao što su predbušenje ili prethodno probijanje. Povećan broj navojaka u formiranom prolazu stvara spoj velike čvrstoće bez nepoželjnog stvaranja strugotine. Ovaj spoj može da prenosi velike sile izvlačenja, kao i velika opterećenja na smicanje.

EJOT je FDS® zavrtnjem razvio alternativu ranije uobičajenoj praksi predbušenja delova pre spajanja. Optimizacijom rasporeda zavrtnjeva, na primer prilikom spajanja Space-Frame karoserije, nema potrebe za bušenjem delova koji se spajaju. Za tu svrhu su parametri spajanja prilagođeni i geometrija FDS® zavrtnja ispod glave je optimizovana, obzirom da mali deo materijala teče suprotno od smera zavrtanja. Ranije je otvor za prolaz na delu bio korišćen za sakupljanje materijala tečenja, a sada se sakuplja u prostoru ispod glave zavrtnja.

Radni koraci pri montaži FDS® zavrtnja bez predbušenja:

1. Zagrevanje

2. Prodiranje kroz materijal

3. Formiranje izvučenog otvora

4. Formiranje navoja

5. Zavrtanje

6. Pritezanje

Velika brzina zavijača i definisana sila pritiska su potrebni za glatku izradu otvora i formiranje navoja, dok pritezanje zavrtnja zahteva veliki obrtni moment. Odgovarajući zavijači su razvijeni od strane različitih proizvođača u saradnji sa EJOT-om. Za određivanje odgovarajuće opreme, FDS® tim za razvoj proizvoda će vam rado pružiti savet. Za određivanje kriterijuma izbora opreme, testovi spajanja se mogu izvesti u EJOT® APPLITEC laboratoriji.

Preporučeni proizvođači zavrtača i partneri po abecednom nizu:
ATLAS COPCO
DEPRAG SCHULZ GMBH u. CO.
STÖGER AUTOMATION GmbH
WEBER Schraubautomaten GmbH

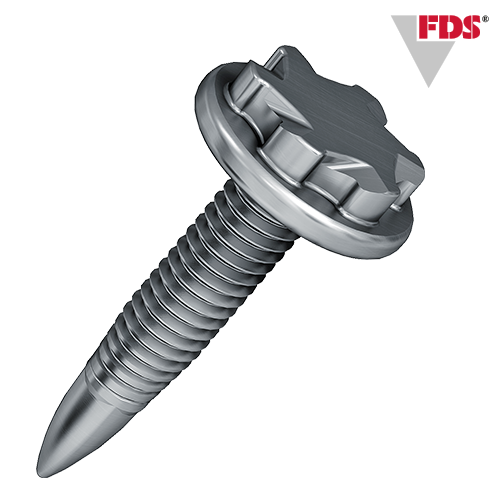

EJOT FDS® je zavrtanj za formiranje otvora na rastavljivim vezama od lima visoke čvrstoće koji nisu pripremani, kao što su predbušenje ili probijanje. Internet alat FDS® Application Check omogućava korisniku da odredi odgovarajuće vrednosti parametara zavrtanja definisanjem materijala i debljine lima koje treba spojiti. Te vrednosti uključuju i potrebnu silu pritiska i preporuku momenta pritezanja zavrtnjeva za različite površine. Uputstva o izvodljivosti spajanja su takođe sadržana u alatu.

Ovo možete pronaći u našoj korisničkoj zoni „CAD i više“ pod „Usluga proračuna“.
Kliknite ovdeda biste otišli ​​na početnu stranicu korisničke zone.

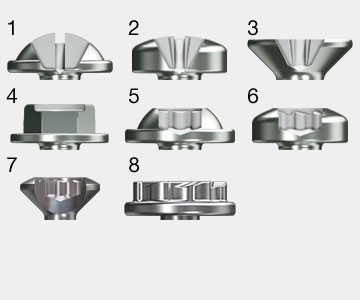

WN2141 Zaobljena glava sa podloškom i krstastim prihvatom Z (ili H)
WN2142 Ispupčena glava sa krstastim prihvatom Z (ili H)
WN2143 Konusna glava sa krstastim prihvatom Z (ili H)
WN2147 Šestougaona glava sa podloškom
WN2151 Zaobljena glava sa podloškom i TORX® prihvatom
WN2152 Ispupčena glava sa TORX® prihvatom
WN2153 Zaobljena konusna glava sa TORX® prihvatom

Detaljne informacije mogu se naći u EJOT-ovom fabričkom standardu.
To možete preuzeti u našoj korisničkoj zoni "CAD i više".
