SHEETtracs®

Pouzdano sklapanje prethodno perforiranih, tankih limova oduvek je predstavljalo problem u području odvojivih spojeva. Za lim od 1mm pa naviše se još uvek mogu koristiti komercijalno dostupni zavrtnji za lim, ali smanjenjem debljine lima, shodno optimizacijama troškova, to više nije moguće. EJOT je sada razvio samorežući SHEETtracs® zavrtanj, sigurno rešenje za pouzdano sklapanje prethodno probijenih otvora na limovima tanjim od 1,5mm. Ovaj spojni element je takođe u skladu sa pojedinim smernicama za dizajn lakih konstrukcija. Na primer, kada se upotrebljava SHEETtracs® za belu tehniku, debljine lima kućišta se mogu smanjiti - što je važan faktor za težinu, ali i za optimizaciju troškova ove vrste proizvoda.

EJOT SHEETtracs® ima asimetričan ugao navojka od 45° (30° / 15°) kako bi se formirao stabilniji unutrašnji navoj zbog manjeg tečenja materijala. Time se postiže viši moment kidanja navojnog spoja i omogućava višestruka ponovna montaža. U donjem konusnom delu zavrtnja ugao navojaka je obrnut, što dovodi do izvlačenja lima u smeru zavrtanja. Četvrtasti poprečni presek u zoni formiranja navoja osigurava jenostavno, centrirano zavrtanje, a navoj u gornjem delu obezbeđuje sigurno urezivanje u lim. Kružni poprečni presek gornjeg nosećeg dela navoja, za razliku od zavrtnjeva četvrtastog poprečnog preseka, ima veću nosivost navojaka u limu.

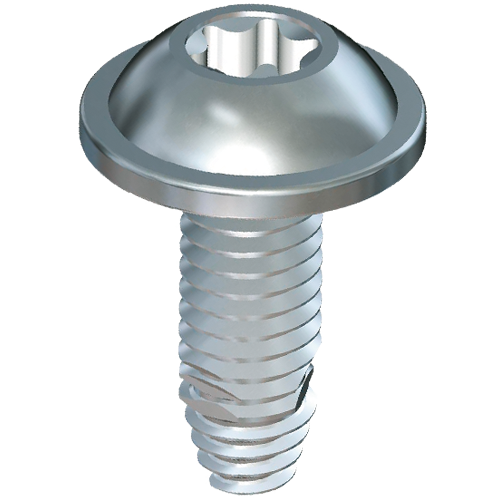

The EJOT SHEETtracs^® is a self-tapping screw for reliable thin sheet metal joints with pilot hole.

The online tool SHEETtracs^® Basic Calculator enables the user to determine the relevant values for the fastening application by entering the materials and sheet thicknesses which are to be joined. These values are amongst others the required pre-hole diameter and a recommended tightening torque considering different screw surfaces.

WN5241 Zaobljena glava sa podloškom i krstastim prihvatom Z (ili H)
WN5242 Ispupčena glava sa krstastim prihvatom Z (ili H)
WN5243 Konusna glava sa krstastim prihvatom Z (ili H)
WN5247 Šestougaona glava sa podloškom
WN5251 Zaobljena glava sa podloškom i TORX® prihvatom
WN5252 Ispupčena glava sa TORX® prihvatom
WN5254 Konusna glava sa TORX® prihvatom

Detaljne informacije mogu se naći u EJOT-ovom fabričkom standardu.
To možete preuzeti u našoj korisničkoj zoni "CAD i više".

• Secure hold without magnetic bits or vacuum systems
• Axial alignment of screw and bit
• Longer bit life due to enlarged contact area (up to 70x higher)
• Reverse compatibility with standard internal hexalobular bits
• More information
