Overview
- Suitable for assemblies according to DIN 7500
- Low thread forming torques due to special thread geometry with self-tapping point
- The formed thread corresponds to the metric ISO thread DIN 13
- High strength values and maximum thread engagement due to circular thread cross section

Downloads

Serbian

Design recommendations Spiralform 2 MB

English

Design recommendations Spiralform 2 MB

German

Design recommendations Spiralform 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

Pouzdani spojevi u čeliku

EJOT Spiralform® zavrtnji su posebni elementi spajanja za sigurne i neproblematične zavrtanjske veze u metalu, posebno u čeliku i nerđajućem čeliku. Urezivanje navoja i zavrtanje ovim zavrtnjem se radi u jednom radnom koraku. Uvek se formira precizan navoj velike nosivosti bez zazora. To obezbeđuje optimalnu sigurnost protiv labavljenja usled dinamičkog opterećenja.

Posebna geometrija navoja

EJOT Spiralform® zavrtnji na svakih 90° imaju kvržice koji se protežu u spirali prako navoja. Time se ispunjavaju VDE zahtevi za samorežuće zavrtnjeve. Spiralform® Plus vrh iziskuje mali moment pri urezivanju navoja zavrtanjem. Zahvaljujući posebno oblikovanim početkom navoja u kombinaciji sa kružnim poprečnim presekom, zavrtanj se jednostavno postavlja. Kružni poprečni presek navojnog dela omogućava puno opterećenje navojaka, što omogućava čvršći spoj. Time se osigurava visoka pouzdanost i dosledan kvalitet navoja.

Spiralform® je registrovani zaštitni znak kompanije Wilhelm Schumacher GmbH, Hilchenbach.

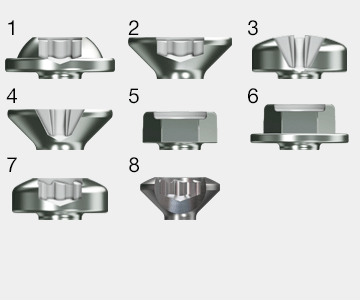

Spiralform® WN 13 Oblici glava i prihvati

WN1321 Zaobljena glava sa podloškom i TORX® prihvatom
WN1323 Konusna glava sa TORX® prihvatom
WN1342 Ispupčena glava sa krstastim prihvatom Z (ili H)
WN1343 Konusna glava sa krstastim prihvatom Z (ili H)
WN1346 Šestougaona glava
WN1347 Šestougaona glava sa podloškom
WN1352 Ispupčena glava sa TORX® prihvatom
WN1353 Zaobljena konusna glava sa TORX® prihvatom

Detaljne informacije mogu se naći u EJOT-ovom fabričkom standardu.
To možete preuzeti u našoj korisničkoj zoni "CAD i više".
