DELTA PT® DS

Specification

Overview
- Standard length: approx. 2 to 10 x nominal diameter (other on request)
- Safe and reliable direct assembly into thermosets
- Saving potential through standardisation: One type of screw for thermoplastic and thermoset
- Easy assembly due to good application of the screw
- Smaller hole depth possible compared to screws with a milled cutting edge
- Larger flank coverage at the same insertion depth compared to screws with a milled cutting edge

Downloads

Serbian

Design recommendations DELTA PT DS 1 MB

English

Design recommendations DELTA PT DS 1 MB

German

Design recommendations DELTA PT DS 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

Specijalista za duroplast plastične materijale

Alternativni materijali, koji u prethodnim godinama nisu bili u žiži interesovanja, poslednjih godina su postali uobičajeni za različite industrijske proizvode. Posebno termoplasti često menjaju ostale materijale zbog zahteva u auto-industriji za smanjenjem mase komponenata. Pouzdana i izdržljiva veza ovih, često veoma opterećenih komponenata, definiše visoke zahteve za elemente spajanja. EJOT ispunjava te zahteve kroz inovativni DELTA PT® DS zavrtanj, zasnovan na proverenom DELTA PT® zavrtnju, koji je zbog svog posebnog rasporeda navojaka kvalifikovan za najteže samorežuće zavrtanje proizvoda od duroplasta.

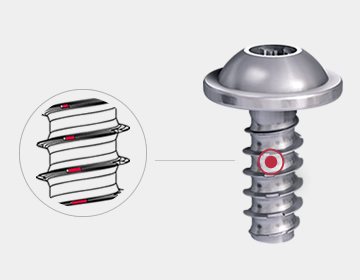

Izmenjena ivica navoja

Oblik navoja „DS“ (DuroSet) je ključ rešenja teških zahteva za spajanjem. Na EJOT DELTA PT®DS zavrtnju su utisnuti posebni žlebovi na postojeću geomteriju navoja, koji omogućavaju optimalno oblikovanje unutrašnjeg navoja. Ovi žlebovi su dublji na početku zavrtnja i smanjuju se prema glavi zavrtnja. Novorazvijena zona formiranja navoja omogućava nizak obrtni moment urezivanja, a visok moment kidanja, pa je efikasno sprečeno pucanje stubića na delu uz pomoć DELTA PT®DS zavrtnja. Ovaj zavrtanj ima optimizovan dizajn za visoke zahteve u procesu direktnog zavrtanja uprkos visokoj tvrdoći i krutosti korišćenog materijala.

DELTA PT® DS Oblici glava i prihvati

WN5411 Zaobljena glava sa podloškom i krstastim prihvatom Z (ili H)
WN5412 Ispupčena glava sa krstastim prihvatom Z (ili H)
WN5451 Zaobljena glava sa podloškom i TORX PLUS®/AUTOSERT prihvatom
WN5452 Ispupčena glava sa TORX PLUS®/AUTOSERT prihvatom
WN5453 Zaobljena konusna glava sa TORX PLUS®/AUTOSERT prihvatom
WN5454 Konusna glava sa TORX PLUS®/AUTOSERT prihvatom

Detaljne informacije mogu se naći u EJOT-ovom fabričkom standardu.
To možete preuzeti u našoj korisničkoj zoni "CAD i više".
