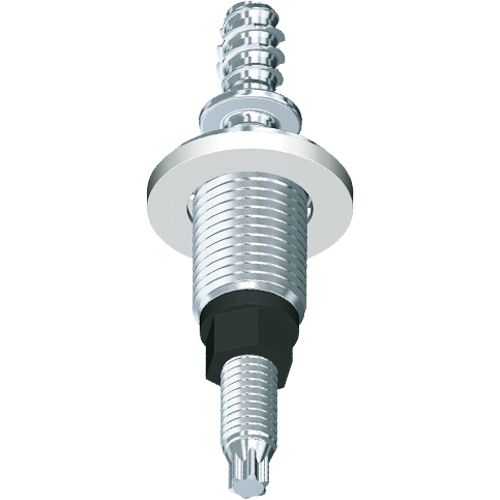

EJOT® ADJUSTtec

Specification

Overview
- Standard adjustment mechanism with individual pre-setting of the adjustment moment
- Fixing and adjusting with only one element
- Individual dimensioning of the adjustment range
- Decreased assembly costs due to direct fastening
- Optional functions can be integrated

Downloads

Serbian

English

German

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

Pričvršćivanje dodatih delova

U modernoj konstrukciji vozila potrebno je pričvrstiti sklopove sa mogućnošću podešavanja. Zahtevi za tehnička rešenja spajanja razvili su se od jednostavnog pričvršćivanja, preko kompenzacije tolerancije do višenamenskih sistema.

Fleksibilnost konstrukcije elemenata za podešavanje EJOT® ADJUSTtec omogućava dizajn daljih funkcija, kao što su podesivi obrtni moment, veoma precizno pozicioniranje, zaptivanje ili primena principa lagane konstrukcije upotrebom lakih metala ili plastike visoih performansi.

Tipična primena ove vrste proizvoda je zadnja svetlosna grupa, koja mora da bude fino podešena u svom položaju u odnosu na susedne komponente vozila. Ovo je neophodno kod mnogih modela vozila jer su ujednačeni razmaci na karoseriji važan pokazatelj kvaliteta kod kupca.

EJOT ADJUSTtec „modular Adjuster"

In modern automotive design LED modules are increasingly installed in headlamps. Before the headlamps are finished and closed, these LED modules must first be aligned in the longitudinal axis during assembly. The adjustment is made with appropriate adjustment elements.
EJOT has developed an adjustment element consisting of a plastic nut and an adjusting screw.

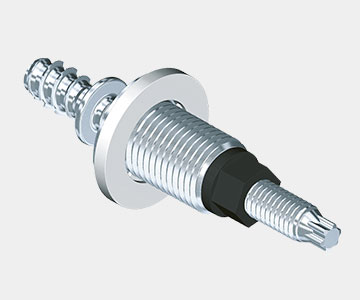

EJOT ADJUSTtec univerzal

Element za podešavanje i pričvršćivanje za skoro sva područja primene. Područje željenog obrtnog momenta može se podesiti u skladu sa specifikacijama kupca. Proizvod opciono može biti opremljen zaptivačem.

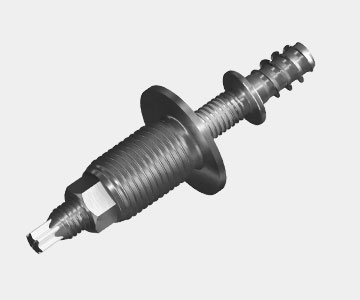

EJOT ADJUSTtec standard

Osnovna verzija omogućava pojedinačno pozicioniranje dodatog dela. Plastična navojna čaura je samorežući element spajanja koja se zavrće u plastičnu osnovu proizvoda. Položaj proizvoda se podešava zavrtanjem ili odvrtanjem navojnog trna.

EJOT ADJUSTtec po meri kupca

Individualno podešavanje tolerancije i dizajnerski zahtevi su presudna svojstva ovog elementa za podešavanje rađenog po meri kupca. Kragna navojnog trna formira kontaktnu površinu na plastičnom proizvodu. Zavrtanjem i odvrtanjem navojne čaure može se podesiti kontaktna površina, a samim tim i položaj pričvršćenog dela.

EJOT ADJUSTtec višenamenski

Ovaj pripremljeni element za podešavanje sadrži sva mehanička svojstva ADJUSTtec-a, kako standardnih tako i varijanti po meri kupca. Pored toga, na ovom posebnom elementu spajanja moguće je promeniti podešavanje nakon ugradnje bez otpuštanja zavrtanjske veze na pričvršćenom delu.

EJOT ADJUSTtec trodimenzioni

Postavljanje dodatih delova na većim površinama postavlja posebne zahteve za elemente spajanja koji se koriste. Konkretno, kompenzacija tolerancije u tri prostorne ose, kompenzacija toplotnih uticaja i trajnost spoja važni su parametri pri konstruisanju. Dodatna individualna svojstva mogu biti opcionalno integrisana.
