DELTAsert®

Specification

Overview
- DELTAsert^® made of aluminium for thermoplastics and thermosets (Size M6)
- DELTAsert^® P made of plastic for soft thermoplastics (for DELTA PT^® 45 & 50) other dimensions on request
- Easy and reliable direct assembly; no complex setting procedure necessary
- Low weight due to the use of aluminium instead of brass
- High pull-out force due to large flank coverage
- Very high loosening torque due to self-tapping DELTA PT^® thread

Downloads

Serbian

Design recommendations DELTAsert 2 MB
Design recommendations DELTAsert P 453 KB

English

Design recommendations DELTAsert 2 MB
Design recommendations DELTAsert P 453 KB

German

Design recommendations DELTAsert 2 MB
Design recommendations DELTAsert P 452 KB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

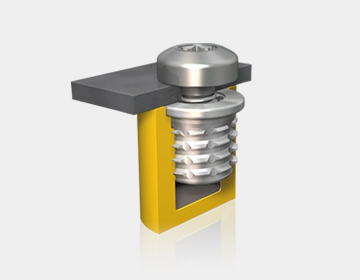

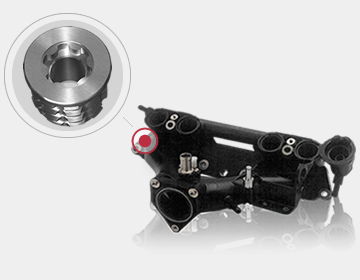

Alternativno rešenje umetka od aluminijuma

Smanjenje troškova i težine, potrebno za većinu konstrukcija, danas često zahteva alternativnu tehnikama spajanja za prethodno korišćene metode. Na primer, još uvek postoje rešenja za spajanje u kojima su komponente spojene jedna sa drugom pomoću umetka koji se utiskuje i metričkog zavrtnja kojim se spaja. Alternativa ovom glomaznom procesu je novorazvijeni EJOT DELTAsert® napravljen od aluminijuma, koji se pričvršćuje samorežućim zavrtanjem u visoko opterećene delove od termoplasta. Ranije je to bilo moguće samo zalivanjem ili utiskivanjem umetaka.

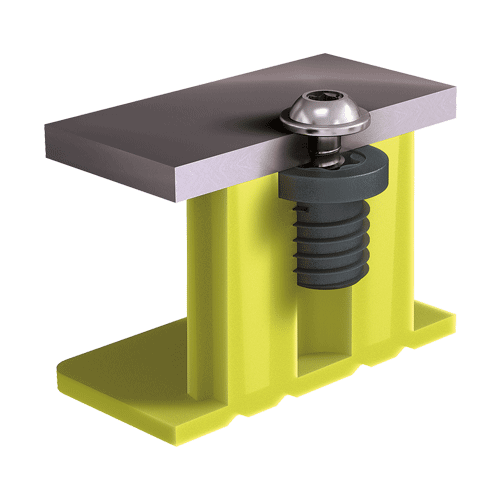

Alternativno rešenje umetka od plastike

Čvrstoća materijala komponenti izrađenih od mekih termoplasta često je nedovoljna za dobijanje stabilne tačke spajanja.
Čak su i optimizacije poput većeg prečnika zavrtnja, povećanja debljine zida ili povećanja dubine zavrtanja, delimično upotrebljive da reše ovu dilemu pri konstruisanju proizvoda. Za ove teške uslove EJOT je razvio inovativni DELTAsert® P umetak od plastike, koji u kombinaciji sa EJOT DELTA PT® zavrtnjem omogućava pouzdano zavrtanje.

Jednostavna montaža

EJOT DELTAsert® se zavrće direktno u pripremljen plastični deo pomoću zavijača sa graničnikom obrtnog momenta, gde dodatne provere nisu potrebne. Veličina obrtnog momenta se može beležiti u sistemu za zavrtanje. Ceo radni korak se odvija otprilike u 2 sekunde. Dalja montaža stezanog dela na DELTAsert® vrši se zavrtnjem za aluminijum EJOT ALtracs® Plus 60, a u plastičnoj izvedbi je DELTA PT® zavrtnjem, takoće samorežućim. Aluminijumska verzija sa metričkim unutrašnjim navojem M6 može se ponuditi kao opcija. Jednostavna i pouzdana instalacija osigurana je u svim slučajevima.
